高密度板
高密度硅酸鈣絕熱板
高密度硅酸鈣絕熱板是一種特為有色金屬行業開發的密度在800-1000KGS/M3的硅酸鈣板，可用于熔融鋁及其它有色金屬的輸送、裝運和成型,也可用于玻璃工業的胎具。除了自身的絕熱性，它的不沾鋁特點得到及大的發揮，強度高，加工性好，可用數控機床加工精密尺寸產品及復雜部件。有兩種類型，分別以玻璃纖維增強和碳纖維增強。
1.HDYD-800 玻璃纖維增強硅酸鈣板
特點及優點
導熱系數低，高溫熱量損失少
不被鋁液潤濕
抗熱沖擊
機械加工性能優良
不含石棉
B．用途

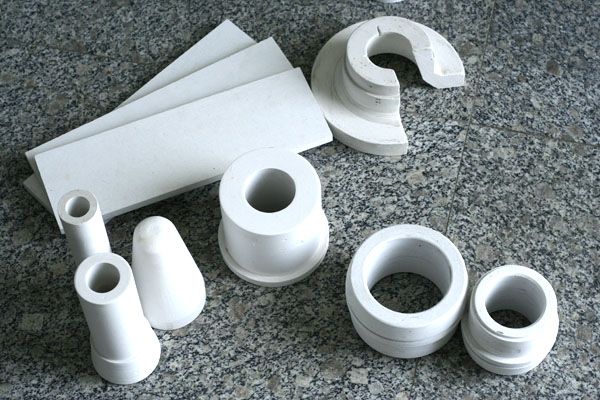

汽車玻璃胎具，滴管、流管、熱頂環、制動銷、耳子、浮子、流槽
C．化學成分
SiO2……………… 49---52%
CaO ……………… 39---42%
AlO3 …………… 0.4---0.5%
MgO……………… 0.5---0.7%
Fe2O3 …………… 0.3---0.4%
Na2-K2O ………… 0.9---0.1%
燒失……………… 5--9%
D．規格及技術指標
| 型號 | YD-800 |
| 板材規格 （長*寬*厚） mm*mm 公差mm | 1200*1200*(25-110)mm ±2mm |
| 體積密度 kg/m3 范圍 | 850-950 kg/m3 |
| 最高使用溫度 ℃ | 1000--1100 ℃ |
| 連續使用溫度℃ | 850 ℃ |
| 抗折強度MPa | 6.5 |
| 抗壓強度MPa（壓碎） 5%壓縮 | 15.5 MPa 12PMPa |
| 熱膨脹系數/℃ | 7*10ˉ6 |
| 導熱系數W/M.K | 100℃ 200℃ 300℃ 400℃ 0.113 0.120 0.121 0.125 |
| 24小時燒后線收縮 % 線性% 厚度% | 650℃ 700℃ 750℃ 850℃ 1000℃ 0.15 0.25 0.28 0.35 0.49 0.86 1.00 1.10 1.30 3.50 |
2. HDYD-801 碳纖維增強硅酸鈣板
特點及優點
碳纖維的加入使其具有更高的高溫強度和其他高溫性能
導熱系數低，高溫熱量損失少
不被鋁液潤濕
抗熱沖擊
機械加工性能優良
不含石棉
B．用途
保持爐內襯、連鑄機嘴子料、轉接板、緩沖板、墊圈、塞頭、流槽內襯、擋板、浮子、豎管、過濾箱
C．化學成分
SiO2…………………49---52%
CaO ………………..39---42%
AlO3 ……………. 0.4---0.5%
MgO……………… 0.5---0.7%
Fe2O3 ………………. 0.3---0.4%
Na2-K2O …………… 0.9---0.1%
燒失………………… 5--9%
D．規格及技術指標
型號 | YD-801 |
| 板材規格 （長*寬*厚） mm*mm 公差mm | 1200*1200*(25-110)mm ±2mm |
| 體積密度 kg/m3 范圍 | 850-950 kg/m3 |
| 最高使用溫度 ℃ | 1000 -1100℃ |
| 連續使用溫度℃ | 850 ℃ |
| 抗折強度MPa | 8.0 |
| 抗壓強度MPa（壓碎）5%壓縮 | 17 MPa 13MPa |
| 熱膨脹系數/℃ | 7*10ˉ6 |
| 導熱系數W/M.K | 100℃ 200℃ 300℃ 400℃ 0.103 0.114 0.124 0.133 |
| 24小時燒后線收縮 % 線性% 厚度% | 650℃ 700℃ 750℃ 850℃ 1000℃ 0.10 0.18 0.20 0.21 0.36 0.60 0.80 0.90 1.10 2.40 |
高密度板 本文被閱讀 3887 次
