YD-3 高溫粘結膠
高溫粘接膠使用說明
一、成分
Al2O3:10% SiO2:40%
MgO:1% H2O:19%
Na2SiO3:30%
二、特點：
·較高的耐火度（可耐1100℃高溫度），較強的粘接性能；
·防水、不燃，無毒、無味，是環保型防火專用粘接劑；
·燃燒性能達到A1級，材料產煙毒性達到安全級(ZA2)；

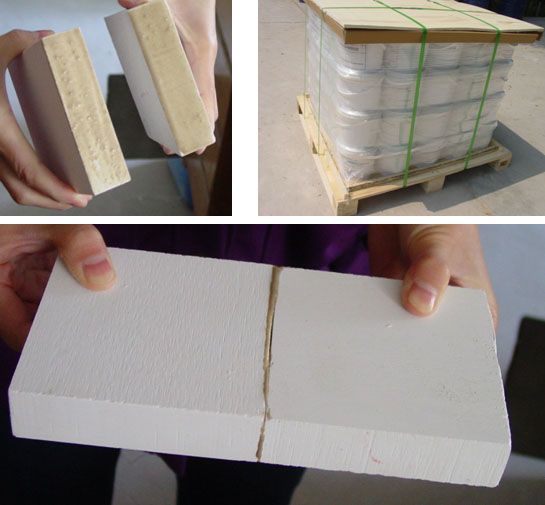

·可粘接硅酸鋁棉、巖棉、珍珠巖防火板、蛭石防火板、全屬、木材；
三、環境要求
·使用溫度：在10℃以上；
·空氣溫度：在80℃以下；
·宜在空氣流過環境下生產。
四、使用要求
·用膠量：300-360克/m2。
·固化劑用量：固化劑加入量為膠液重量的5-16%，用戶根據室溫高低及粘接材料的吸水性適當調整；
·刮膠前應將鋼板表面清潔干凈，達到無塵、無油污、進行磷化處理較好；
·膠與固化劑攪拌均勻后刮開，放置硅酸鋁棉、巖棉、珍珠巖防火板、蛭石防火板等填充材料，合門后必須在20分種內進行冷壓，冷壓的環境溫度在16℃以上3-6小時初步凝結，24小時初步干燥；一般冷壓后可以實施熱壓，熱壓的溫度宜在110℃-130℃壓40分鐘左右，且應緩慢升溫；
上述給出的凝結時間并不是膠層達到較高強度的固化時間，這時可以卸載移動進行下步工序，盡量保持空氣流通，不要讓膠層受力，隨時間延長膠層強度更高；
五、如果門體需進行噴塑或烤漆作業，應與我公司特殊購膠。該膠不使用固化劑，粘接后通風冷壓24小時，盡量使膠層干燥，再熱壓40分鐘(130℃-250℃、緩慢升溫)，讓膠層充分固化。
六、高溫粘結膠的使用要點：像使用水泥砂漿砌墻一樣，不同之處：水泥砂漿需要水分的養護達到高強度而高溫粘結膠則需要干燥流通的空氣養護才達到高強度。
高溫膠使用方法:

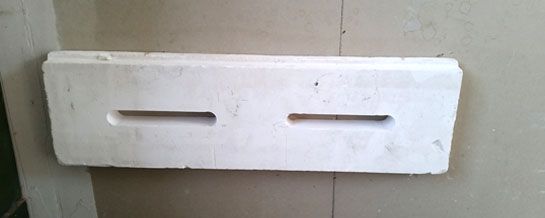

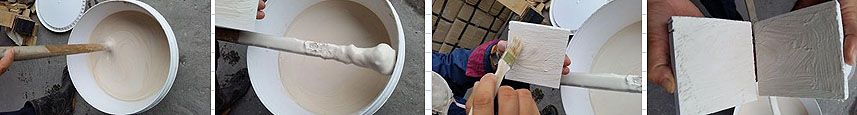

1.用布將硅酸鈣板的表面搽干凈。2.膠打開蓋后靜置一會。3.上層膠比較稀，現在表面刷上薄薄的一層。
4.把底部的較厚的膠攪拌均勻。5. 在剛才刷過的表面再刷一層比較厚一點。

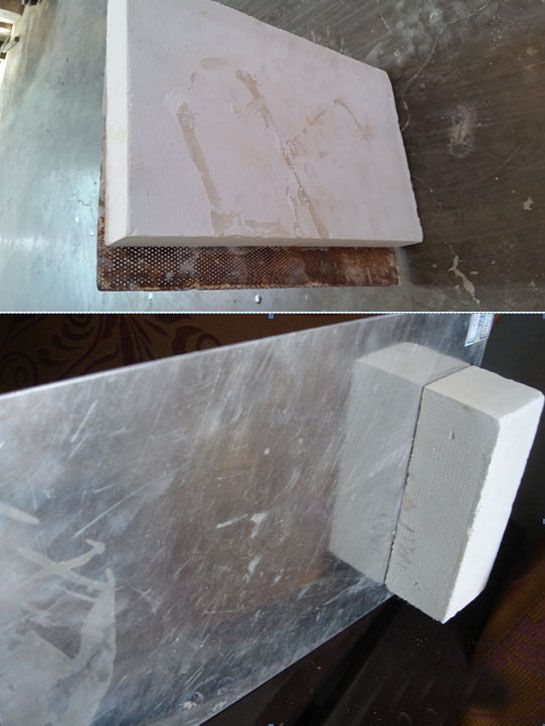

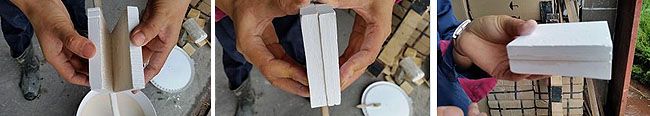

6. 兩面都涂好后，擠壓在一起，自然干燥12小時，或者70--100度干燥2小時使其硬化。

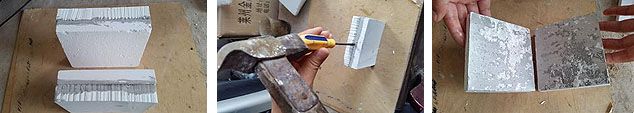

7.700C 燒3個小時后的強度，用錘子可以鑿開，具體粘接強度沒有測試數據。
YD-3 高溫粘結膠 本文被閱讀 6225 次
