硅酸鈣防火板

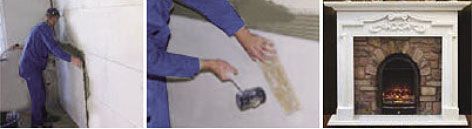

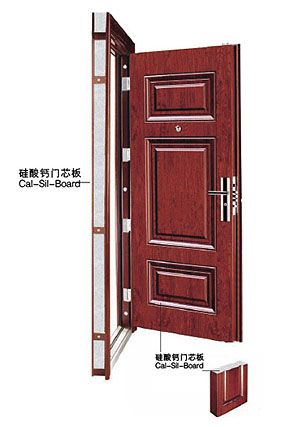

容重在280-450KGS/M3的硅酸鈣板具有極好的防火性能，從工業窯爐保溫拓展到民用防火范圍，容重的增大保證了安裝的基本強度，近幾年開始在鋼結構、煙囪、壁爐、鋼質和木質防火門、民房內墻等使用。對板材公差尺寸的嚴密要求我們對板材進行上面磨砂處理，作為一種民用的建筑材料我司此類產品已經取得歐洲權威實驗室檢測認證證書。
優點：
1.優良的防火性能：防火等級可達到2-3小時，符合中國標準GB9978―88和美國標準ANSII/UL1709-2007的要求。
2.導熱系數低：低的導熱系數在整個的溫度上升的范圍內都有良好的保溫性。
3.熱穩定性好：線收縮率小使硬硅鈣石型的硅酸鈣具有很好的熱震穩定性，8-11%的結晶水在火災發生的時候釋放起到很好的延緩作用。
4.使用壽命長：不存在像陶瓷纖維氈那樣的粉化的現象。
5.易加工：孔狀和松散的結構可以讓手鋸或電鋸任意切割。
6.安全衛生：無石棉，不含硫化物和氯化物等致癌物質。
| 化學成分： SiO2………………… 48--55% CaO ………………… 30--40% Al2O3 ……………… 1.1--1.3% MgO…………………… 0.5--0.9% Fe2O3 ……………… 0.25-0.36% Na2-K2O …………… 0.16--0.24% TiO2………………… 0.01-0.02% 燒失(主要是 H2O)……8—10% 防火時間和對應的厚度 1.中國防火測試標準: GB9978――88 2 hr 3hr 3.5hr 4hr 20mm 25mm 30mm 40mm 2.美國防火測試標準: ANSI/UL1709―2007 1 hr 2hr 3hr 4hr 25mm 30mm 40mm 50mm |  |
物理性能 | 單位 | 永達牌 | ||
HCS-30 | HCS-35 | HCS-40 | ||
體積密度 | kg/m3 | 300 ±10% | 350 ±10% | 400 ±10% |
抗折強度 | Mpa | ≥0.70 | ≥0.80 | ≥0.90 |
抗壓強度 | Mpa | ≥1.4 | ≥1.6 | ≥1.8 |
導熱系數. | W/m.k | ≤0.08 +0.00011t | ≤0.10 +0.00011t | ≤0.12 +0.00011t |
最高使用溫度 | ℃ | 1000 | 1000 | 1000 |
線收縮 | % | ≤2 (1000,16hrs) | ≤2 (1000,16hrs) | ≤2 (1000,16hrs) |
硅酸鈣防火板 本文被閱讀 17824 次
